一、 产品简介

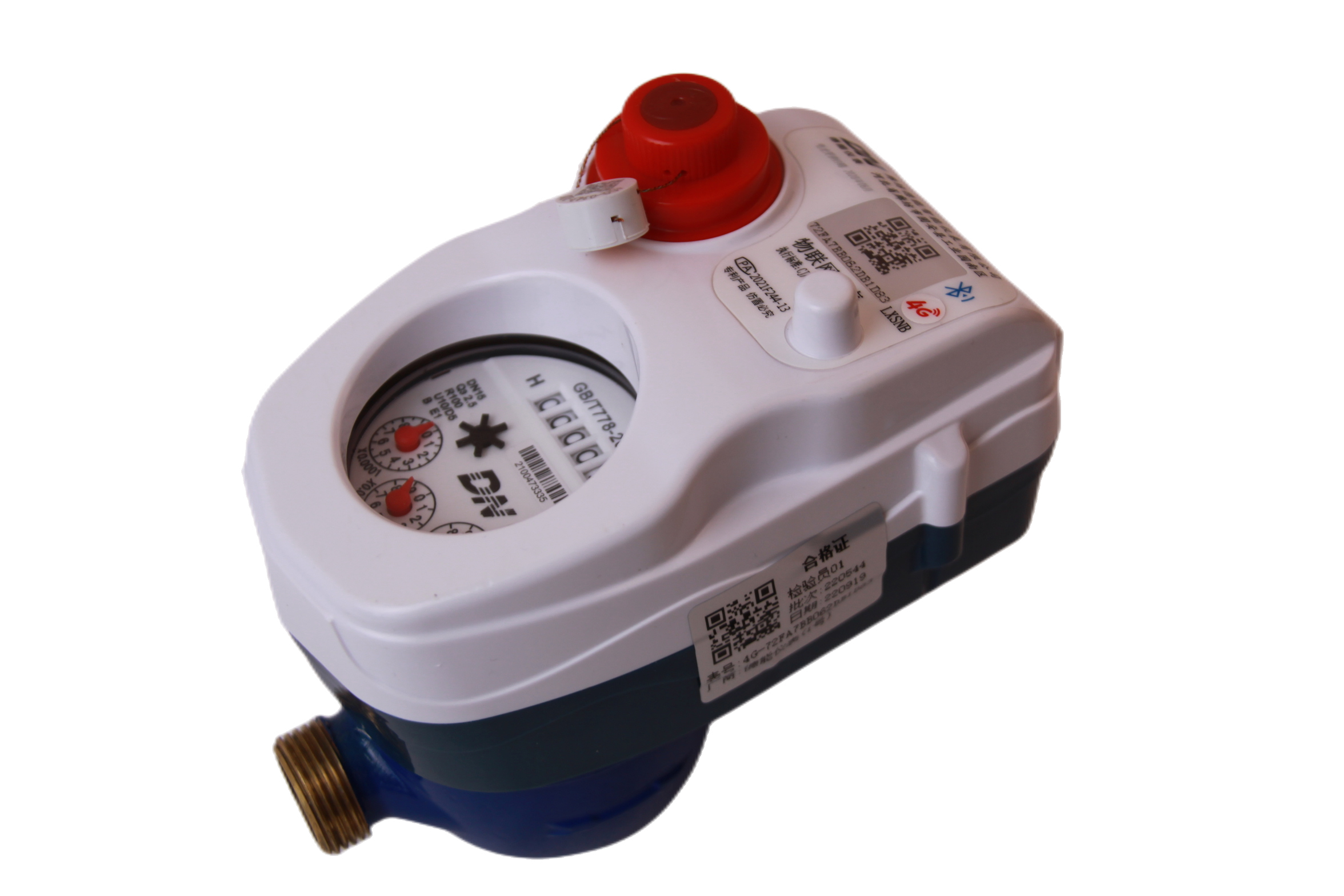

蓝牙NB-IOT水表采用了低功耗蓝牙5.0芯片以及4G模组，内置通讯费，数据定时自动上传。也可通过蓝牙连接随时管理。实行一表对多APP账户，保证了用户数据安全及使用方便。改变了用户要到小区物业管理部门或水资源管理部门持卡买水的传统方式，用户使用手机APP即可实现实时买水、实时上传数据、手机抄表、自动传送等功能；支持微信、支付宝以及充值卡等多种充值方式。此款水表具有IP68防水功能，连接云端服务系统，完美适应手机时代的要求。
在此款水表应用中，采用电池供电的方式，蓝牙传输距离达到20m，4G信号传输无距离限制，有手机4G信号的地方就能正常使用。
蓝牙4G水表可通过蓝牙信号进行内部组网，解决个别水表信号不良时的数据上传问题。也可以通过共用4G信道降低整体功耗及通讯资费。
二、产品主要特点
●预付费功能：用户先买水后使用，欠费关阀停水。
●支持单一价格设置、保底消费设置和阶梯价格设置。
●手机APP充值：改变传统的购水模式，用户在家即可用手机充值。
●显示同步功能：手机APP上的数据和水表机械部分同步。
●提示报警功能：电池欠压、用水量不足、强磁干扰及其他故障信息，导致阀门关闭，登录手机APP便能查看关阀原因。
●实时数据上传：用户购水时会把相关信息上传管理系统，让管理方了解用户的购水情况。
●阀门自维护功能：阀门每五天动作一次，及时清掉阀门水垢，保证阀门的灵活性。
●防囤水功能：系统软件可灵活设置购水的上、下限功能，防止用户囤水。
三、产品优势
1. 蓝牙4G水表=蓝牙水表+4G水表，兼具二者优点
2. 手机、4G双通道，无4G信号时手机传输，更灵活，更稳定
3. 可组网，蓝牙水表与蓝牙4G水表组成网络，共用4G通道，实现每只表都具备了4G功能
4. 网络覆盖广：Cat.1承载于现有LTE网络，无缝兼容现有4G设施，有手机4G信号的地方就能正常使用
5. 传输速率高：移动通信系统传输速率可达到5Mbps，相较于NB的250kbps，传输速率
提高了20倍
6. 安装维护方便：运营商无需额外升级基站的硬件配置，即可直接实现4G终端接入
7. 整表满足IP68级别防水，可浸泡使用
四、计量要求
介质温度：（0~30°）C
水表公称压力1MPa
1.最大允许误差：低区（Q1≤Q＜Q2）的最大允许误差为±5%。高区（Q2≤Q≤Q4）的最大允许误差：水温≤30℃时 为±2%；水温大于30℃时为±3%。
2.机电转化误差不超过±1个机电转换信号当量
3.温度等级：冷水表(0~30)℃ 流量剖面敏感度等级：U10 下游流场敏感度等级：D5
4.压力损失等级：△P63
五、技术指标
六、 控制器技术参数
电压范围：电压不低于3V-3.6V时均能正常工作。
采用5线制阀门：电机+红色；电机-黑色；公共端白色；黄开阀信号；蓝关阀信号。
整表及水阀链接尺寸如图： 单位：mm
四、计量要求
介质温度：（0~30°）C
水表公称压力1MPa
1.最大允许误差：低区（Q1≤Q＜Q2）的最大允许误差为±5%。高区（Q2≤Q≤Q4）的最大允许误差：水温≤30℃时 为±2%；水温大于30℃时为±3%。
2.机电转化误差不超过±1个机电转换信号当量
3.温度等级：冷水表(0~30)℃ 流量剖面敏感度等级：U10 下游流场敏感度等级：D5
4.压力损失等级：△P63
五、技术指标
|
性能 |
调试方式 | 工作频率 | 传输距离 | 工作电压 | 电磁环境等级 | 温度等级 | 压力等级 | 防护等级 | 环境等级 |
|
参数 |
NB-IOT/蓝牙 | 850/900MHz | 基站覆盖范围内 |
3.6V |
E1 |
T30 |
MAP16 |
IP68 |
B级 |
| 标称口径mm | 准确度等级 | 过载流量Q4 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 | 最小读数 |
| m3/h | m3 | |||||
| DN15 | 2级 | 3.125 | 2.500 | 0.040 | 0.025 | 0.0001 |
| DN20 | 2级 | 5.000 | 4.000 | 0.064 | 0.040 | |
| DN25 | 2级 | 7.875 | 6.300 | 0.1008 | 0.063 | |
| DN32 | 2级 | 12.5 | 10 | 0.200 | 0.125 | 0.0001 |
| DN40 | 2级 | 20 | 16 | 0.320 | 0.200 | |
| DN50 | 2级 | 31.25 | 25 | 3.15 | 0.5 | |
| DN65 | 2级 | 50 | 40 | 1.28 | 0.8 | 0.001 |
| DN80 | 2级 | 78.75 | 63 | 2.016 | 1.26 | 0.01 |
| DN100 | 2级 | 125 | 100 | 3.2 | 2 | |
| DN125 | 2级 | 200 | 160 | 20.16 | 3.2 | |
| DN150 | 2级 | 312.5 | 250 | 8 | 5 | |
六、 控制器技术参数
电压范围：电压不低于3V-3.6V时均能正常工作。
采用5线制阀门：电机+红色；电机-黑色；公共端白色；黄开阀信号；蓝关阀信号。
整表及水阀链接尺寸如图： 单位：mm
| 公称直径（mm） | 整表长L | 整表宽B | 整表高H | 连接螺纹D | |
| mm | |||||
| 15 | 165 | 85 | 115 | G3/4B | |
| 20 | 195 | 85 | 115 | G1B | |
| 25 | 225 | 119 | 115 | G1 1/4B | |
| 32球阀 | 350 | 100 | 180 | G1 1/2B | |
| 40球阀 | 365 | 125 | 195 | G2B | |
| 50蝶阀 | 330 | 160 | 380 | ||
| 65蝶阀 | 250 | 185 | 380 | ||
| 80蝶阀 | 275 | 205 | 405 | ||
| 100蝶阀 | 320 | 225 | 500 | ||
| 150蝶阀 | 365 | 285 | 560 | ||
