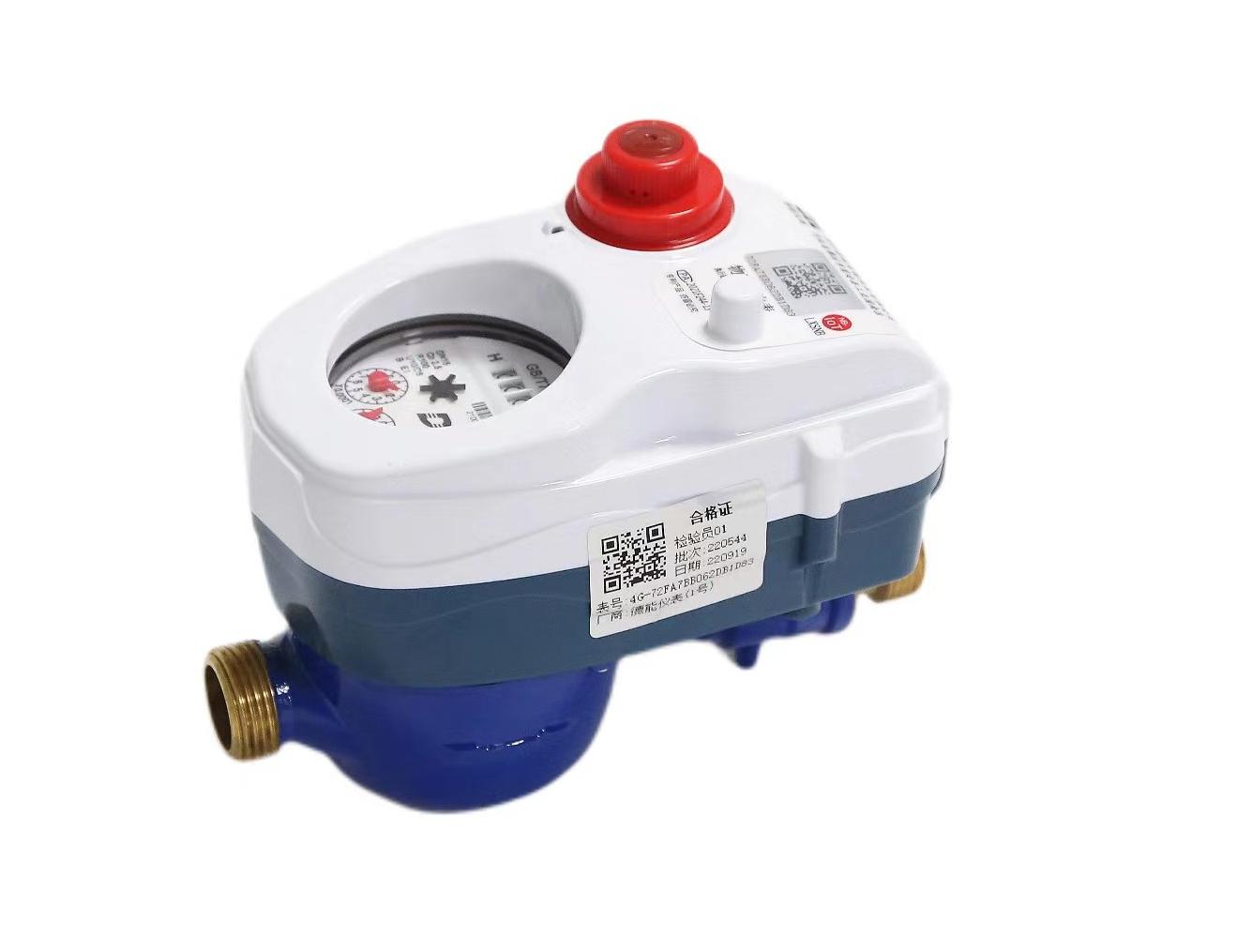

一、 产品简介
单模组NB水表解决方案主要组成包括低功耗NB通讯模块、电源管理芯片、sim卡和电机驱动芯片等。计量、充值扣费、阀控、数据上传等NB水表的功能全部由NB模组内部CPU实现，功能更强。由于外围没有MCU，只有一些电源管理的简单辅助电路，有效的降低了功耗、提高了可靠性。
单模组NB水表实行一表多APP账户，保证了用户数据安全及使用方便。改变了用户要到小区物业管理部门或水资源管部门持卡买水的传统方式，用户使用手机APP即可实现实时买水、定时通过NB模块自动传送等功能；支持微信、支付宝以及充值卡等多种充值方式。此款水表具有IP68防水功能，连接云端服务系统，完美适应手机时代的要求。
在此款水表应用中，采用电池供电的方式，对功耗要求严格；且传输的数据量一般小于128字节，采用了低功耗NB模组技术。每天一次NB自动传输的情况下电池寿命可达6年。
1. 产品主要特点：
●预付费功能：用户先买水后使用，欠费关阀停水。
●支持单一价格设置、保底消费设置和阶梯价格设置。
●手机APP充值：改变传统的购水模式，用户在家即可用手机充值。
●显示同步功能：手机APP上的数据和水表机械部分同步。
●提示报警功能：电池欠压、用水量不足、强磁干扰及其他故障信息，导致阀门关闭，登录手机APP便能查看关阀原因。
●定时数据上传：可以设置NB模块定时开机自动上传下载数据。上传时间参数可以为1小时—30天。
●阀门自维护功能：阀门每七天动作一次，及时清掉阀门水垢，保证阀门的灵活性。
●防囤水功能：表具内保存的是用户的购水金额，防止用户囤水。
●更换电池方便：水表有专门设计更换电池的盖子，更换电池方便，批量换电池不再是管水部门的难题。
2、计量要求
被测水温：（0~30）°C
水表公称压力1MPa
1、 最大允许误差：低区（Q1≤Q＜Q2）的最大允许误差为±5%。高区（Q2≤Q≤Q4）的最大允许误差：水温≤30℃时 为±2%；水温大于30℃时为±3%。
2、 机电转化误差不超过±1个机电转换信号当量
3、 温度等级：冷水表(0~30)℃ 流量剖面敏感度等级：U10 下游流场敏感度等级：D5
4、 压力损失等级：△P63
二、流量技术参数
| 标称口径mm | 准确度等级 | 过载流量Q4 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 | 最小读数 |
| m3/h | m3 | |||||
| DN15 | 2级 | 3.125 | 2.500 | 0.040 | 0.025 | 0.0001 |
| DN20 | 2级 | 5.000 | 4.000 | 0.064 | 0.040 | |
| DN25 | 2级 | 7.875 | 6.300 | 0.1008 | 0.063 | |
三、控制器技术参数
电池规格：3.6V锂电池1节。
电压范围：电压不低于3V-3.6V时均能正常工作。
采用5线制阀门：电机+红色；电机-黑色；公共端白色；黄开阀信号；蓝关阀信号。
水表及水阀链接尺寸如图： 单位：mm
| 公称直径（mm） | 长L | 宽B | 高H | 连接螺纹D | |
| mm | |||||
| 15 | 165 | 85 | 115 | G3/4B | |
| 20 | 195 | 85 | 115 | G1B | |
| 25 | 225 | 119 | 115 | G1 1/4B | |
1、用户可以扫下方的二维码下载手机APP，也可以在应用宝或苹果APP商店里搜索“百利在线”进行下载。

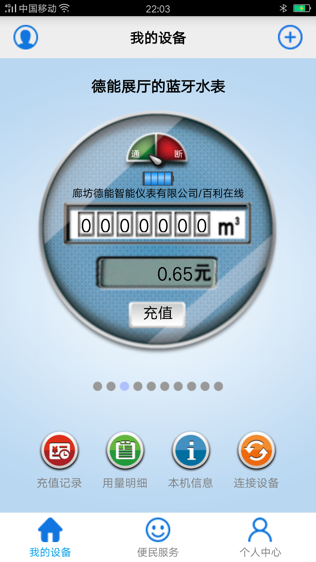

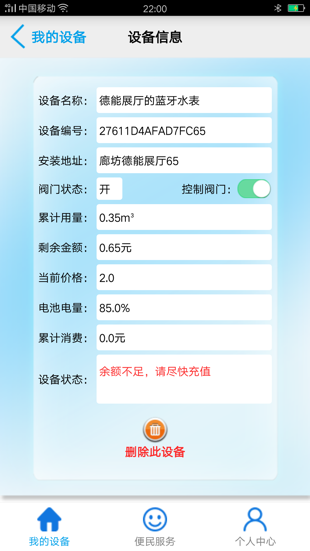

2、APP下载完成后，点击屏幕右上角“+”扫描水表上方的二维码，添加表具。然后通过磁铁触发磁力触发区，即可同步表具信息。然后点击“本机信息”，可查询累计用量，剩余金额，阀门状态，当前价格、电池电量、充值记录和用量明细等信息。

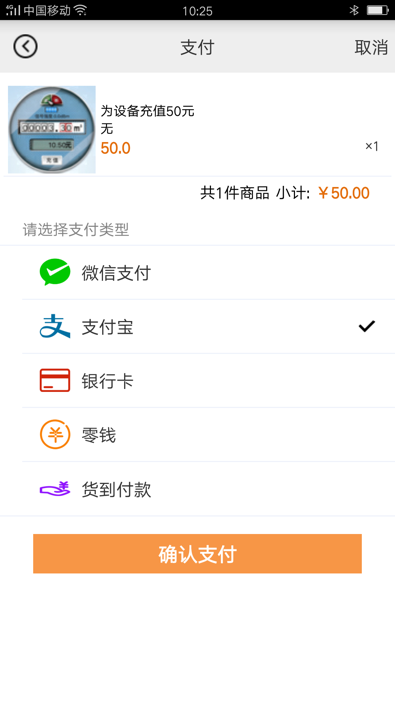

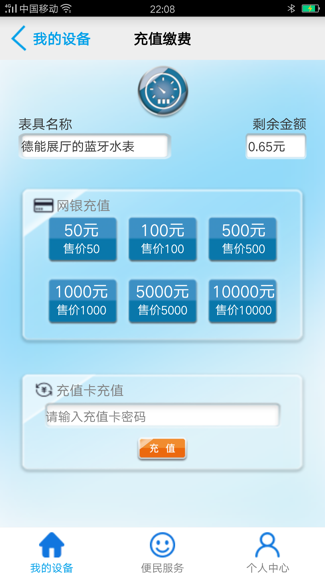

3、当设备状态显示余额不足时，点击充值，可选择不同额度进行充值，也可选择充值卡充值。充值成功后，可以立即通过磁力触发表具，将充值命令同步到表具中或等到下次NB主动上传时，将充值命令下发到表具中，再次点击“+”号，添加表具实现数据更新。
